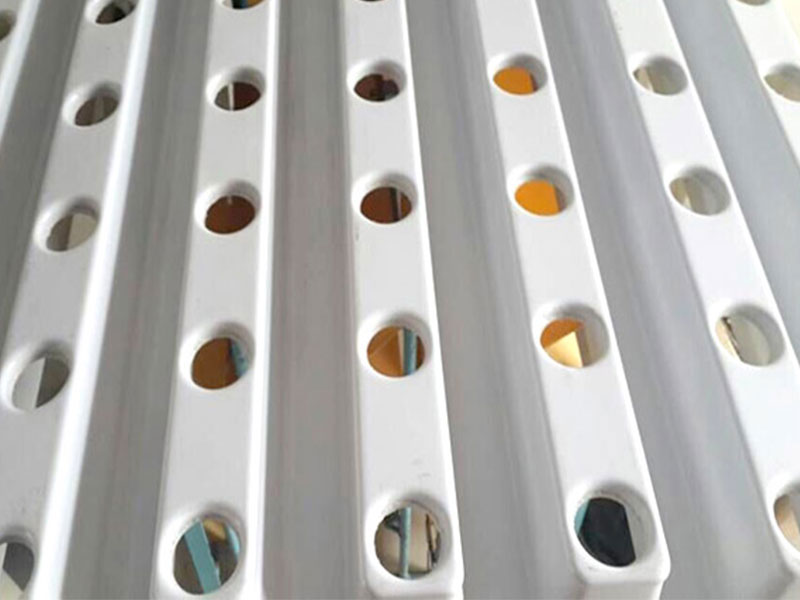

用于安装可调式滤头并在滤池内可完成整体浇筑钢筋混凝土滤板用的专用塑制模板，简称模板。
塑制模板采用ABS公测很难过塑料制成的楞型板，以确保浇筑时模板的强度，凸台上开有带颈套的圆孔用以固定可调式滤头的预埋座。
模板表面应平整，无开裂、缩痕、气泡、溢边等缺陷。
模板与模板叠合处用ABS专用胶粘接。
模板用Φ3×30的水泥钢钉固定在滤板支撑上。
模板安装必须平整、搭接严密、不漏浆。
当模板荷载为4KN/㎡ 时，模板跨中挠度应小于1.2mm。
|
模板尺寸 |
滤头预埋孔座 |
|
模板型号 |
长度(mm) |
宽度(mm) |
高度(mm) |
厚度(mm) |
孔径(mm) |
孔距(mm) |
|
A型 |
960 |
915 |
80 |
5 |
47 |
纵向165 |
|
横向150 |
|
B型 |
960 |
960 |
80 |
3 |
47 |
纵向135 |
|
横向135 |
滤池新建时，应将滤梁与墙壁以及滤梁与滤梁之间间距设计以1m为较适合，以减少模板切割。
改建滤池时，可根据滤池单格平面尺寸和模板模数布置滤板支撑，应尽量减少模板切割。
塑制模板及滤帽的材质（ABS）力学性能
|
项目 |
单位 |
指标 |
|
拉伸强度 |
MPa |
35-45 |
|
冲击强度 |
kJ/m2 |
9-30 |
|
邵氏硬度 |
|
|
施工安装
施工前期准备
1）按设计要求对滤池土建进行验收，对滤梁水平和预埋赶紧进行复核。
2）检查布水布气孔洞是否有杂物，并清理干净。对布气孔洞的标高和水平度进行检测，达到相关要求访客施工。
3）安装模板前，将滤池内的施工垃圾和杂物清理干净。
施工安装
整体浇筑滤池滤板施工图1）滤梁找平
对滤梁的厚度与高度进行核对，滤梁顶面找平控制******标高误差≤±2mm，以确保单池水平度与各池之间的水平度。
2）钢筋加工
①检查滤梁徐预埋钢筋（Φ12螺纹钢）露出长度是否有300mm。
②将池壁四周预埋钢筋末端应弯折180°成U型弯钩，弯弧内直径不应小于钢筋直径的2.5倍，弯钩的完后平直部分长度不应小于钢筋直径的3倍。
③滤板支撑预埋钢筋做90°弯折，并与滤板纵向主筋焊接，弯折处的弯折内直径不应小于钢筋直径的5倍。
3）ABS模板安装
①在滤池四周池壁、滤板支撑上分别划出模板标高控制线及滤板顶面标高控制线。同时在每条滤板支撑上划出相邻模板中心线。
②用Φ3×30的水泥钢钉将模板固定在滤板支撑上。单块模板上几种荷载应小于100Kg/m2。
③模板安装要平整，搭接严密、不漏浆。
④浇筑混凝土前模板内杂物应清理干净。
4）钢筋敷设
①钢筋双层敷设，一般纵向钢筋Φ12，横向钢筋Φ10.钢筋敷设位置的偏差：高度±5mm。长度±10mm。
②主筋与池壁预埋钢筋焊接和与滤板支撑预留钢筋焊接时对ABS塑制模板必须采用防护措施，以免损坏。
5）预埋座安装
①预埋座安装前，必须确认模板已完全铺设和预埋座完好无损。
②将预埋座垂直插入模板的预留孔内，使预埋座上卡销与模板上颈套箍紧，并旋紧施工盖。
6）整体滤板混凝土浇筑
①滤板混凝土浇筑必须搭设吊架式工作平台，严禁直接踩在滤头预埋座上施工。
②混凝土配比应符合现象行业标准《普通混凝土配合比设计规程》JGJ 55中的规定。
③严格控制振捣范围，原则上要求振动棒震动间距中对中15-19cm内。以保证滤板的密实度和强度达到设计和工艺要求。并且要求不得出现气泡和松散现象。
④滤板混凝土初凝后表面需在滤板支撑的位置搁置跳板后压光三次，同格滤池表面水平误差营销与10mm。池壁与滤板接合部位必须连续压光三次。
⑤浇筑混凝土滤板与池壁结合部必须伸入壁内20mm，并采取强化修光、压实防止池壁结合处漏气，混凝土抹平后必须进行三次以上修光。
⑥滤板混凝土应一次连续浇筑，并应保证混凝土密实度和强度达到设计要求，不得有露筋、蜂窝、空洞，裂缝等缺陷。
⑦滤板混凝土浇筑完毕后应对混凝土加草袋覆盖并胶水湿润养护，时间不得少于7天。
⑧混凝土养护期内，不得在骑上踩踏或安装滤头。
⑨滤板达到强度前（一般不少于28天），不得填装承托层和滤料。
⑩滤板混凝土应采用清洁水养护，保持润湿满足28天养护条件。
7）滤杆滤帽安装
①待滤板混凝土养护期满后，将预埋座施工盖卸下，一次按顺序安装滤杆。
②向滤池布水区注水至预埋座内调节螺纹上口齐平，作为滤杆调节基准。用专用工具调节滤杆，使其上端平面与布水区水平面在同一水平高度。
③在全部滤杆水平调节完毕后，再一次按顺序安装滤帽，并用专用工具紧固。
调试与验收
①滤池空池进水时必须均匀、无死角，带水位升至滤板面高度30cm左右时，开始进气，气压约30kPa，观察滤头冒出的水花（气泡）均匀、吴思嘉、时间二十分钟。
②试水调试符合要求后，即为验收合格。方可按要求充填承托层和滤料。
包装、运输
滤头内包装为薄膜袋，外包装为瓦楞箱，每件包装只能装同一种规格，并附有产品合格证。产品外包装应有符合《运输包装******标准》（GB/T 6388）规定的标志，并应印有符合《包装储运图示标志》（GB 191 规定的图示标志。）
注意事项
①模板与滤头包装件应存放在环境温度40℃以下的仓库内或简易棚内，不应露天存放，远离热源。不得与酮、酚、烃以及冰醋酸等有机溶剂接触。
②滤壁与滤梁必须有钢筋 与滤板钢筋骨架连成一体，新设计滤池池壁留有20mm~40mm凹槽。老池改造可在滤壁植入化学螺栓或膨胀螺栓，池壁与滤板连接处打毛。
③每一格单池必须一次浇筑完成（控制在8-12小时内）。
